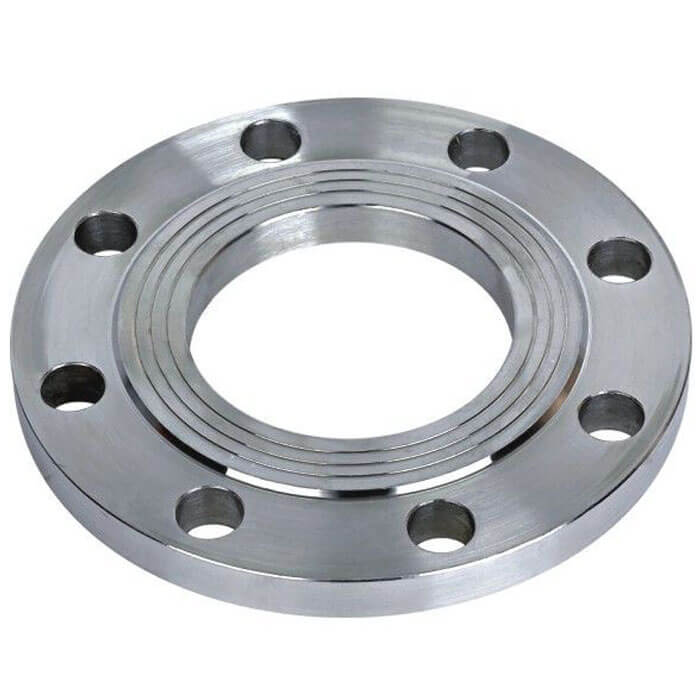

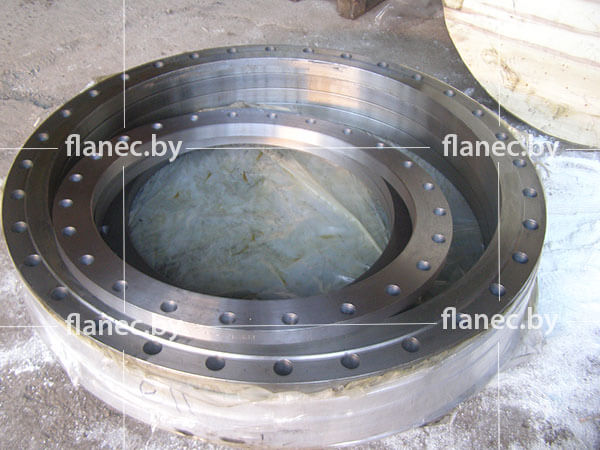

Фланец плоский приварной ГОСТ 12820-80

Конструктивные исполнения плоских фланцев по ГОСТ

Основными стандартами, в соответствии с которыми производятся фланцы на территории Беларуси и стран СНГ, являются:

• ГОСТ 12820-80 – фланец стальной плоский приварной;
• ГОСТ 12821-80 – фланец стальной приварной встык;
• ГОСТ 12822-80 – фланец стальной свободный на приварном кольце.

Данные стандарты используются для производства данных деталей трубопровода, которые применяются для присоединения трубопроводной арматуры и оборудования.

Процесс монтажа фланца приварного происходит следующим образом: его «надевают» на трубу и приваривают при помощи двух сварных швов по окружности трубы.

Конструктивные особенности фланца по ГОСТ 12820-80

• условный проход, который обозначается как Ду и измеряется в мм;
• условное давление – Ру, измеряется в кгс/см2;
• исполнение (бывает с 1 по 9).  От него зависит вид поверхности под прокладку;
• материал.

Технологические характеристики плоских фланцев

Данные характеристики определяются производственными особенностями, т.е. какие используются заготовки, и при помощи каких технологий выполняются изделия.

Фланцы бывают круглые и квадратные. Некоторые типы трубопроводной арматуры (задвижка, клапан и т.д.) могут производиться с присоединительным узлом в виде квадратного фланца. С учетом данной особенности детали до Ру 4 МПа (40 кгс/см2) могут выполняться как круглыми, так и квадратными в соответствии с ГОСТ 12815-80.

Обозначение и особенности условного прохода фланцев приварных

Условный проход – это не обозначение внешнего диаметра трубы, а обозначение прохода (сечения), по которому протекает рабочая среда через фланцевое соединение.

Для фланцев плоских приварных и для свободных с условным проходом Ду 100, 125 и 150 мм есть три возможных конструкции для различных наружных диаметров труб. Чтобы заказать какое-то из этих изделий, необходимо указать букву, которая будет соответствовать диаметру трубы.

Давление

Условное давление, которое может выдержать фланец является одним из важнейших характеристик детали. Данный показатель зависит от геометрических размеров детали, а также от вида уплотнительной поверхности. Фланец стальной приварной по ГОСТ 12820-80 может выдерживать давление до 25 кгс/см2, а стальной по ГОСТ 12821-80 - до 200 кгс/см2.

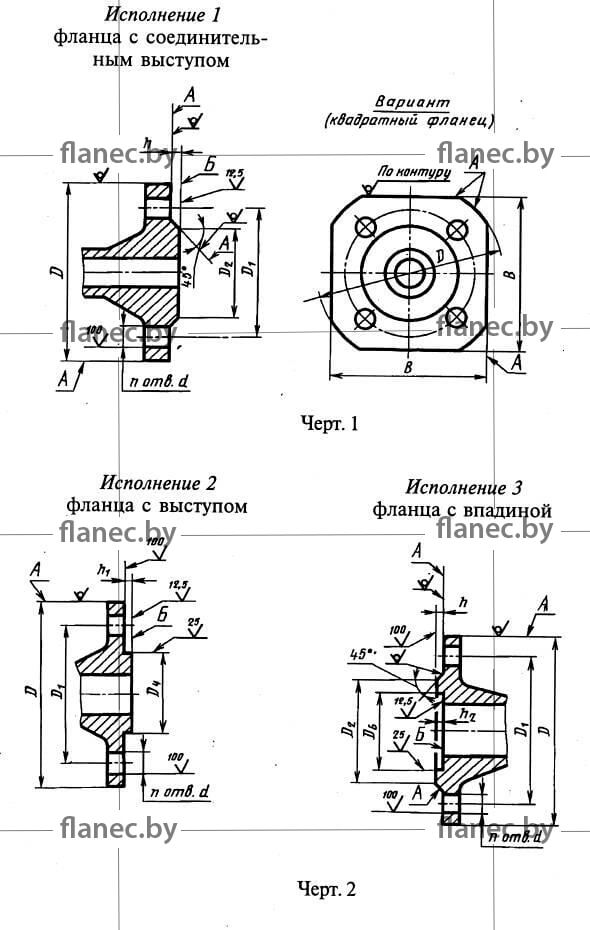

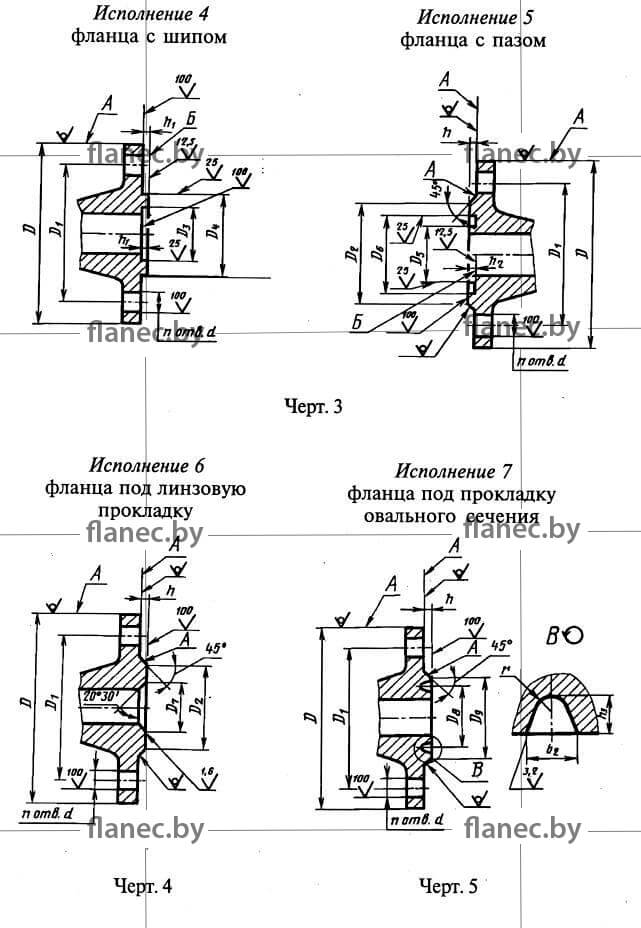

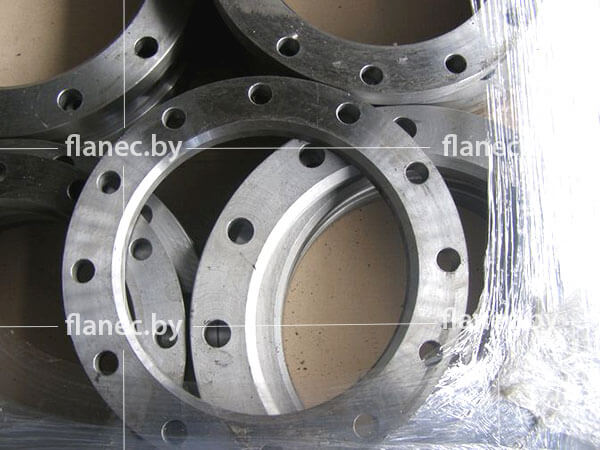

Исполнения фланцевых соединений

Существуют 9 исполнений плоских фланцев. Для того, чтобы обеспечить герметичность системы при условном давлении более 2,5 МПа (25 кгс/см2), используются исполнения 2, 3, 4, 5, 6 и 7.

Фланцевые соединения выполненные по разным исполнениям могут соединяться между собой следующим образом:

• Исполнение 1 (есть соединительный выступ) с исполнением 5.
• Исполнение 2 (есть выступ) с исполнением 3 (впадина);
• Исполнение 4 (шип) с исполнением 5 (паз);
• Исполнение 6 (под линзовую прокладку) с исполнением 6;
• Исполнение 7 (под прокладку овального сечения) с исполнением 7;

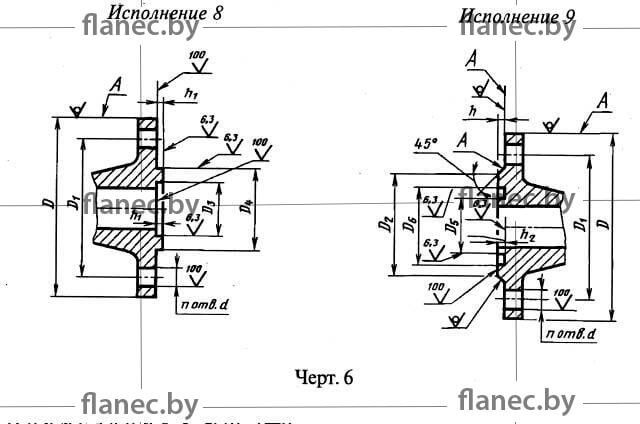

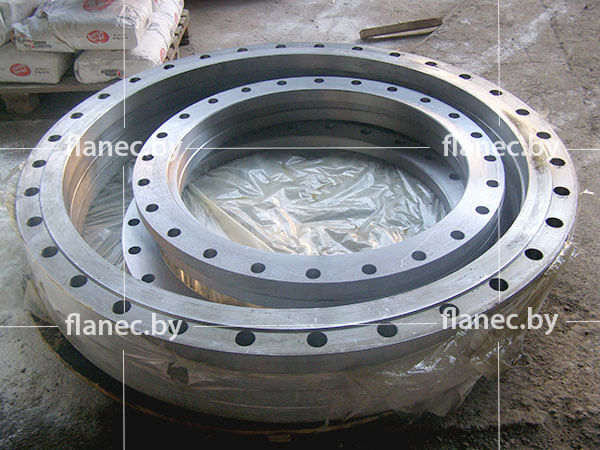

• Исполнение 8 (шип) с исполнением 9 (паз), при этом в обязательном порядке нужно использовать фторопластовую прокладку.

Материал фланца приварного

При производстве фланцев может использоваться:

• Углеродистая сталь;
• Низколегированная сталь;
• Нержавеющая сталь.

Среди огромного количества марок стали, из которых могут быть выполнены фланцевые соединения, наиболее популярными являются марки ст20, ст.09Г2С, ст.15Х5М.

Марка стали выбирается в зависимости от следующих условий: рабочая температура, условное давление, рабочая среда. В ГОСТ 12816-80 можно найти все требования к марке стали фланцев в зависимости от температуры и давления.

Таблица характеристик плоских стальных фланцев

• PN = 0,6 МПа (6 кгс/см2)

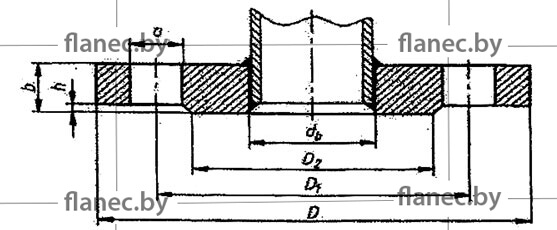

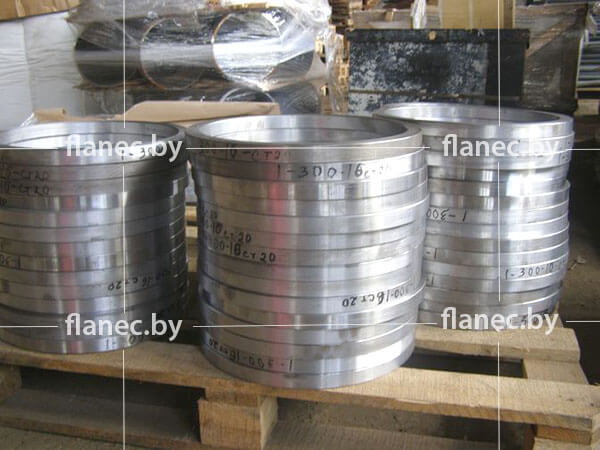

  • Ду, мм	D, мм	D1, мм	dв, мм	b, мм	d, мм	Кол-во отв.	Масса, кг
    15	80	55	19	10	11	4	0,33
    20	90	65	26	12	11	4	0,53
    25	100	75	33	12	11	4	0,64
    32	120	90	39	13	14	4	1,01
    40	130	100	46	13	14	4	1,21
    50	140	110	59	13	14	4	1,33
    65	160	130	78	13	14	4	1,63
    80	185	150	91	15	18	4	2,44
    100	205	170	110	15	18	4	2,85
    125	235	200	135	17	18	8	3,88
    150	260	225	161	17	18	8	4,39
    200	315	280	222	19	18	8	5,89
    250	370	335	273	20	18	12	7,67
    300	435	395	325	20	22	12	10,28
    350	485	445	377	22	22	12	12,58
    400	535	495	426	24	22	16	15,20
    500	640	600	530	25	22	16	19,72
    600	755	705	630	25	26	20	26,24
    800	975	920	820	27	30	24	46,14
    1000	1175	1120	1 020	31	30	28	64,36
    1200	1400	1340	1220	34	33	32	99,03

• PN = 1,0 МПа (10 кгс/см2)

  • Ду, мм	D, мм	D1, мм	dв, мм	b, мм	d, мм	Кол-во отв.	Масса, кг
    15	95	65	19	10	14	4	0,51
    20	105	75	26	12	14	4	0,74
    25	115	85	33	12	14	4	0,89
    32	135	100	39	14	18	4	1,40
    40	145	110	46	15	18	4	1,71
    50	160	125	59	15	18	4	2,06
    65	180	145	78	17	18	4	2,80
    80	195	160	91	17	18	4	3,19
    100	215	180	110	19	18	8	3,96
    125	245	210	135	21	18	8	5,40
    150	280	240	161	21	22	8	6,62
    200	335	295	222	21	22	8	8,05
    250	390	350	273	23	22	12	10,65
    300	440	400	325	24	22	12	12,90
    350	500	460	377	24	22	16	15,85
    400	565	515	426	26	26	16	21,56
    500	670	620	530	28	26	20	27,70
    600	780	725	630	31	30	20	39,40
    800	1010	950	820	37	33	24	79,16
    1000	1220	1160	1020	43	33	28	118,43
    1200	1455	1380	1220	51	39	32	197,44

• PN = 1,6 МПа (16 кгс/см2)

  • Ду, мм	D, мм	D1, мм	dв, мм	b, мм	d, мм	Кол-во отв.	Масса, кг
    15	95	65	19	12	14	4	0,61
    20	105	75	26	14	14	4	0,86
    25	115	85	33	16	14	4	1,17
    32	135	100	39	16	18	4	1,58
    40	145	110	46	17	18	4	1,96
    50	160	125	59	19	18	4	2,58
    65	180	145	78	21	18	4	3,42
    80	195	160	91	21	18	4	3,71
    100	215	180	110	23	18	8	4,73
    125	245	210	135	25	18	8	6,38
    150	280	240	161	25	22	8	7,81
    200	335	295	222	27	22	12	10,10
    250	405	355	273	28	26	12	14,49
    300	460	410	325	28	26	12	17,78
    350	520	470	377	30	26	16	22,88
    400	580	525	426	34	30	16	31,00
    500	710	650	530	44	33	20	57,01
    600	840	770	630	45	39	20	80,03
    800	1 020	950	820	49	39	24	104,41
    1000	1255	1170	1 020	58	45	28	179,37
    1200	1485	1390	1220	71	52	32	297,78

• PN = 2,5 МПа (25 кгс/см2)

  • Ду, мм	D, мм	D1, мм	dв, мм	b, мм	d, мм	Кол-во отв.	Масса, кг
    15	95	65	19	14	14	4	0,70
    20	105	75	26	16	14	4	0,98
    25	115	85	33	16	14	4	1,17
    32	135	100	39	18	18	4	1,77
    40	145	110	46	19	18	4	2,18
    50	160	125	59	21	18	4	2,71
    65	180	145	78	21	18	8	3,22
    80	195	160	91	23	18	8	4,06
    100	230	190	110	25	22	8	5,92
    125	270	220	135	27	26	8	8,26
    150	300	250	161	27	26	8	10,12
    200	360	310	222	29	26	12	13,34
    250	425	370	273	31	30	12	18,90
    300	485	430	325	32	30	16	23,95
    350	550	490	377	38	33	16	34,35
    400	610	550	426	40	33	16	44,62
    500	730	660	530	48	39	20	67,30
    600	840	770	630	49	39	20	90,87
    800	1075	990	820	63	45	24	181,43
