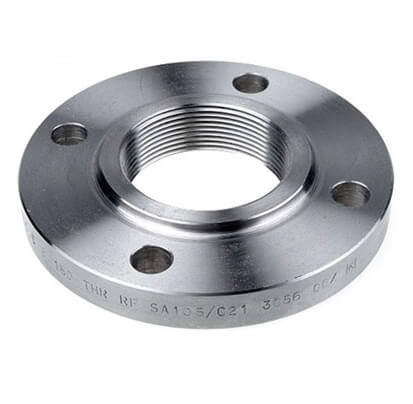

DIN, или Deutsches Institut für Normung — это институт стандартизации в Германии. Характерной особенностью изделий, соответствующих этому стандарту, является присвоение определенного номера конкретному условному давлению. Фланцы DIN имеют следующие маркировки:
ANSI — это стандарт, опубликованный в 1977 в США. В 1988 ANSI (American National Standards Institute) был преобразован в ASME, которые, однако, работает в рамках аналогичных процедур. Фланцы ANSI могут иметь несколько разновидностей:
Все фланцы обоих типов широко применяются для установки на трубопроводных соединениях и при необходимости обеспечивают легкий доступ к внутренней части трубопровода.
Стандарт DIN |
Условное давление |
Исполнение уплотнительной поверхности |
Диаметр условного прохода |
Фланцы плоские приварные |
|||
DIN 2573 |
PN6 |
C |
DN10…500 |
DIN 2576 |
PN10 |
C,F,N,V13,R13,V14,R14 |
DN10…500 |
Фланцы приварные встык |
|||
DIN 2627 |
PN400 |
D, M, L |
DN10…200 |
DIN 2628 |
PN250 |
D, M, L |
DN10…250 |
DIN 2629 |
PN320 |
D, M, L |
DN10…250 |
DIN 2630 |
PN1 PN2,5 |
C |
DN10…4000 |
DIN 2631 |
PN6 |
C |
DN10…3600 |
DIN 2632 |
PN10 |
C,F,N,V13,R13,V14,R14 |
DN10…3000 |
DIN 2633 |
PN16 |
C,F,N,V13,R13,V14,R14 |
DN10…2000 |
DIN 2634 |
PN25 |
C,D,F,N,V13,R13,V14,R14 |
DN10…1000 |
DIN 2635 |
PN40 |
C,D,F,N,V13,R13,V14,R14 |
DN10…500 |
DIN 2636 |
PN64 |
D, F,N,V13,R13,M, L |
DN10…400 |
DIN 2637 |
PN100 |
D, F,N,V13,R13,M, L |
DN10…350 |
DIN 2638 |
PN160 |
D, M, L |
DN10…300 |
Фланцы свободные на приварном кольце |
|||
DIN 2655 |
PN25 |
C,D,F,N,V13,R13,V14,R14 |
DN10…500 |
DIN 2656 |
PN40 |
C,D,F,N,V13,R13,V14,R14 |
DN10…400 |
Фланцы свободные на приварном воротнике |
|||
DIN 2673 |
PN10 |
C,F,N,V13,R13,V14,R14 |
DN10…1200 |
Фунт-сила на квадратный дюйм (psi, pounds per squared inch, lbf/in², lb.p.sq.in.) |
МПа |
Техническая атмосфера (ат, at, кгс/см², ати) |
150 | 1,03 | 10,55 |
300 | 2,07 | 21,09 |
400 | 2,76 | 28,12 |
600 | 4,14 | 42,18 |
900 | 6,21 | 63,28 |
1500 | 10,34 | 105,46 |
2000 | 13,79 | 140,61 |
3000 | 20,68 | 210,92 |
5000 | 34,47 | 351,53 |
10000 | 68,95 | 703,07 |
15000 | 103,42 | 1054,60 |
20000 | 137,90 | 1406,14 |
DN |
PN |
f1 |
f2 |
f3 |
f4 |
w |
x |
y |
z |
α |
R |
|||||||||||
2.5 |
6 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
320 |
400 |
|||||||||||
d1 |
||||||||||||||||||||||
10 |
35 |
35 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
2 |
4.5 |
4 |
2 |
24 |
34 |
35 |
23 |
- |
2.5 |
15 |
40 |
40 |
45 |
45 |
45 |
45 |
45 |
45 |
45 |
45 |
45 |
45 |
29 |
39 |
40 |
28 |
- |
|||||
20 |
50 |
50 |
58 |
58 |
58 |
58 |
58 |
58 |
58 |
58 |
58 |
58 |
36 |
50 |
51 |
35 |
41º |
|||||
25 |
60 |
60 |
68 |
68 |
68 |
68 |
68 |
68 |
68 |
68 |
68 |
68 |
43 |
57 |
58 |
42 |
||||||
32 |
70 |
70 |
78 |
78 |
78 |
78 |
78 |
78 |
78 |
78 |
78 |
78 |
51 |
65 |
66 |
50 |
||||||
40 |
80 |
80 |
88 |
88 |
88 |
88 |
88 |
88 |
88 |
88 |
88 |
88 |
3 |
61 |
75 |
76 |
60 |
|||||
50 |
90 |
90 |
102 |
102 |
102 |
102 |
102 |
102 |
102 |
102 |
102 |
102 |
73 |
87 |
88 |
72 |
||||||
65 |
110 |
110 |
122 |
122 |
122 |
122 |
122 |
122 |
122 |
122 |
122 |
122 |
95 |
109 |
110 |
94 |
||||||
80 |
128 |
128 |
138 |
138 |
138 |
138 |
138 |
138 |
138 |
138 |
138 |
138 |
106 |
120 |
121 |
105 |
||||||
100 |
148 |
148 |
158 |
158 |
162 |
162 |
162 |
162 |
162 |
162 |
162 |
162 |
5 |
4.5 |
2.5 |
129 |
149 |
150 |
128 |
32º |
3 |
|
125 |
178 |
178 |
188 |
188 |
188 |
188 |
188 |
188 |
188 |
188 |
188 |
188 |
155 |
175 |
176 |
154 |
||||||
150 |
202 |
202 |
212 |
212 |
218 |
218 |
218 |
218 |
218 |
218 |
218 |
218 |
183 |
203 |
204 |
182 |
||||||
200 |
258 |
258 |
268 |
268 |
278 |
285 |
285 |
285 |
285 |
285 |
285 |
285 |
239 |
259 |
260 |
238 |
||||||
250 |
312 |
312 |
320 |
320 |
335 |
345 |
345 |
345 |
345 |
345 |
345 |
- |
292 |
312 |
313 |
291 |
||||||
300 |
365 |
365 |
370 |
378 |
395 |
410 |
410 |
410 |
410 |
- |
- |
- |
4 |
343 |
363 |
364 |
342 |
|||||
350 |
415 |
415 |
430 |
438 |
450 |
465 |
465 |
465 |
- |
- |
- |
- |
5.5 |
5 |
3 |
395 |
421 |
422 |
394 |
27º |
3.5 |
|
400 |
465 |
465 |
482 |
490 |
505 |
535 |
535 |
535 |
- |
- |
- |
- |
447 |
473 |
474 |
446 |
||||||
450 |
520 |
520 |
532 |
550 |
555 |
560 |
560 |
560 |
- |
- |
- |
- |
497 |
523 |
524 |
496 |
||||||
500 |
570 |
570 |
585 |
610 |
615 |
615 |
615 |
615 |
- |
- |
- |
- |
349 |
375 |
376 |
548 |
||||||
600 |
670 |
670 |
685 |
725 |
720 |
735 |
735 |
- |
- |
- |
- |
- |
5 |
649 |
675 |
676 |
648 |
|||||
700 |
775 |
775 |
800 |
795 |
820 |
840 |
840 |
- |
- |
- |
- |
- |
751 |
777 |
778 |
750 |
||||||
800 |
880 |
880 |
905 |
900 |
930 |
960 |
960 |
- |
- |
- |
- |
- |
856 |
882 |
883 |
855 |
||||||
900 |
980 |
980 |
1005 |
1000 |
1030 |
1070 |
1070 |
- |
- |
- |
- |
- |
961 |
987 |
988 |
960 |
||||||
1000 |
1080 |
1080 |
1110 |
115 |
1140 |
1180 |
1180 |
- |
- |
- |
- |
- |
6.5 |
6 |
4 |
1062 |
1092 |
1094 |
1060 |
28º |
4 |
|
1200 |
1280 |
1295 |
1330 |
1330 |
1350 |
1380 |
1380 |
- |
- |
- |
- |
- |
1262 |
1292 |
1294 |
1260 |
||||||
1400 |
1480 |
1510 |
1535 |
1530 |
1560 |
1600 |
- |
- |
- |
- |
- |
- |
1462 |
1492 |
1494 |
1460 |
||||||
1600 |
1690 |
1710 |
1760 |
1750 |
1780 |
1815 |
- |
- |
- |
- |
- |
- |
1662 |
1692 |
1694 |
1660 |
||||||
1800 |
1890 |
1920 |
1960 |
1950 |
1985 |
- |
- |
- |
- |
- |
- |
- |
1862 |
1892 |
1894 |
1860 |
||||||
2000 |
2090 |
2125 |
2170 |
2150 |
- |
- |
- |
- |
- |
- |
- |
- |
2062 |
2092 |
2094 |
2060 |
||||||
2200 |
2295 |
2335 |
2370 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
2400 |
2495 |
2545 |
2570 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
2600 |
2695 |
2750 |
2780 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
2800 |
2910 |
2960 |
2000 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
- |
- |
- |
- |
- |
- |
|
3000 |
3110 |
3160 |
3210 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
3200 |
3310 |
3370 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
3400 |
3510 |
3580 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
3600 |
3720 |
3790 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
3800 |
3920 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
4000 |
4120 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
