Фланец стальной свободный ГОСТ 12822-80

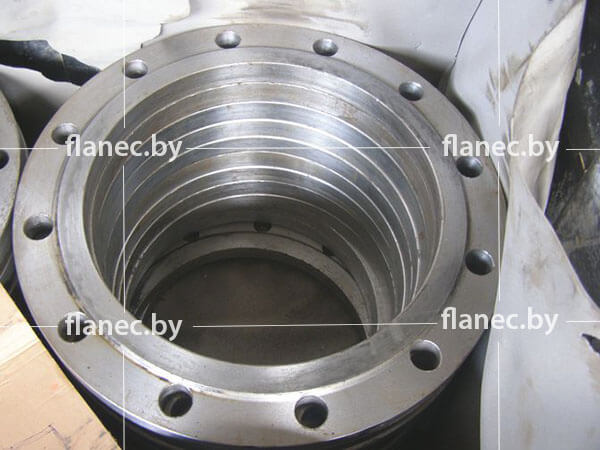

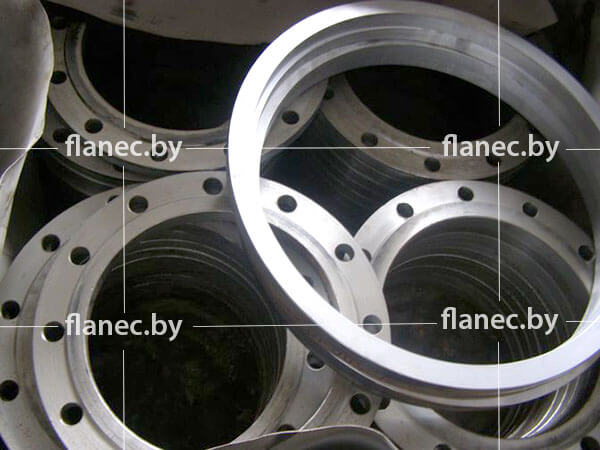

Конструктивные особенности свободного фланца

Фланец свободный на приварном кольце изготавливается по ГОСТ 12822-80 и предназначаются для работы в довольно сложных условиях: при давлении 2,5МПа и температуре окружающей среды от +300°С до – 30°С. Они также могут использоваться в ремонтных работах в случаях, когда давление достигает 25 кгс/см.кв., а температура варьируется в пределах от – 70°С до +450°С.

Иначе данную деталь называют свободновращающимся фланцем. Он отличается довольно необычной системой крепежа (в отличие от плоского фланца или воротникового): его элементы не привариваются к трубе, а просто надеваются поверх, при этом давление само как бы приваривает его к присоединяемому элементу. Такой необычный способ дает фланцам этого типа ряд ценных преимуществ:

• отсутствие контакта с перемещаемой средой внутри трубопровода;
• свободное вращение по трубе (отсюда и второе название);
• возможность восстановления без повторного использования;
• возможность применения в труднодоступных зонах.

Свободные фланцевые соединения удобны, практичны и широко используются во всевозможных сферах промышленной деятельности.

Условное обозначение фланца на приварном кольце

Фланец 150Б-25 20 ГОСТ 12822-20

• 150 - условный проход (Ду);
• Б - диаметр трубы, наружный (159 мм);
• 25 - условное давление (Ру);
• 20 - марка стали.

Кольцо 1-150Б-25 12Х18Н10Т ГОСТ 12822-20

• 1 - исполнение 1;
• 150 - условный проход (Ду);
• Б - диаметр трубы (159 мм);
• 25 - условное давление (Ру);
• 12Х18Н10Т - марка стали.

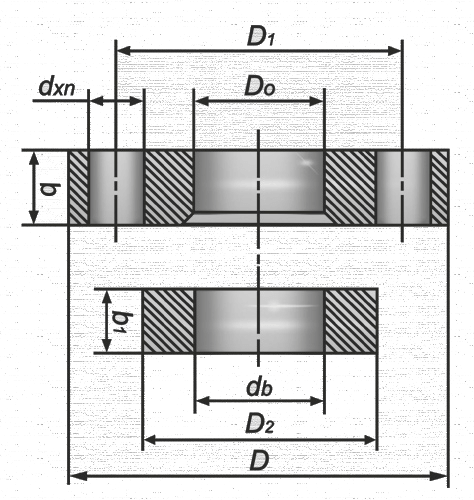

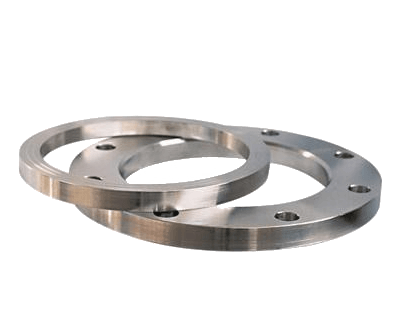

Фланец свободный на приварном кольце ГОСТ 12822-80

• Фланцы свободные PN = 0,1-0,6 МПа (1-6 кгс/см2)

  • Обозначение изделия	Условное давление Ру,	Размеры, мм				Кол-во отв.,  шт	Масса, кг
    		dв	Dо	b	b1		фланца	кольца
    1 - 15 - 6	0.1(1)-0,6 (6)	19	20	10	8	4	0.33	0.06
    1 - 20 - 6	0.1(1)-0,6 (6)	26	27	10	10	4	0.41	0.12
    1 - 25 - 6	0.1(1)-0,6 (6)	33	34	12	10	4	0.6	0.16
    1 - 32 - 6	0.1(1)-0,6 (6)	39	41	12	10	4	0.87	0.21
    1 - 40 - 6	0.1(1)-0,6 (6)	46	48	12	10	4	1.01	0.27
    1 - 50 - 6	0.1(1)-0,6 (6)	59	61	12	12	4	1.11	0.35
    1 - 65 - 6	0.1(1)-0,6 (6)	78	80	14	14	4	1.55	0.55
    1 - 80 - 6	0.1(1)-0,6 (6)	91	93	14	14	4	2.05	0.73
    1 - 100 - 6	0.1(1)-0,6 (6)	110	112	14	14	4	2.38	0.88
    1 - 125 - 6	0.1(1)-0,6 (6)	135	138	14	14	8	2.84	1.27
    1 - 150 - 6	0.1(1)-0,6 (6)	161	164	16	16	8	3.72	1.53
    1 - 200 - 6	0.1(1)-0,6 (6)	222	225	18	18	8	4.93	2.06
    1 - 250 - 6	0.1(1)-0,6 (6)	273	279	20	18	12	6.38	2.53
    1 - 300 - 6	0.1(1)-0,6 (6)	325	331	24	20	12	10.35	3.4
    1 - 350 - 6	0.1(1)-0,6 (6)	377	383	28	20	12	13.5	3.71
    1 - 400 - 6	0.1(1)-0,6 (6)	426	433	32	24	16	17.04	5.14
    1 - 500 - 6	0.1(1)-0,6 (6)	530	537	38	26	16	25.44	7.05

• Фланцы свободные PN = 1,0 МПа (10 кгс/см2)

  • Обозначение изделия	Условное давление Ру,	Размеры, мм				Кол-во отв.,  шт	Масса, кг
    		dв	Dо	b	b1		фланца	кольца
    1 - 15 - 10	1,0 (10)	19	20	12	10	4	0.58	0.11
    1 - 20 - 10	1,0 (10)	26	27	14	12	4	0.82	0.2
    1 - 25 - 10	1,0 (10)	33	34	14	12	4	0.96	0.27
    1 - 32 - 10	1,0 (10)	39	41	16	12	4	1.49	0.34
    1 - 40 - 10	1,0 (10)	46	48	18	12	4	1.92	0.42
    1 - 50 - 10	1,0 (10)	59	61	18	14	4	2.27	0.62
    1 - 65 - 10	1,0 (10)	78	80	20	16	4	3.01	0.9
    1 - 80 - 10	1,0 (10)	91	93	22	16	4	3.77	1.1
    1 - 100 - 10	1,0 (10)	110	112	24	16	8	4.55	1.31
    1 - 125 - 10	1,0 (10)	135	138	26	18	8	6.09	1.96
    1 - 150 - 10	1,0 (10)	161	164	26	18	8	7.5	2.18
    1 - 200 - 10	1,0 (10)	222	225	26	20	8	9.02	2.94
    1 - 250 - 10	1,0 (10)	273	279	28	22	12	11.3	3.78
    1 - 300 - 10	1,0 (10)	325	331	30	22	12	13.87	4.24
    1 - 350 - 10	1,0 (10)	377	383	32	24	16	18.02	6.33
    1 - 400 - 10	1,0 (10)	426	433	34	26	16	24.38	8.15
    1 - 500 - 10	1,0 (10)	530	537	38	28	20	33.25	10.58

• Фланцы свободные PN = 1,6 МПа (16 кгс/см2)

  • Обозначение изделия	Условное давление Ру,	Размеры, мм				Кол-во отв.,  шт	Масса, кг
    		dв	Dо	b	b1		фланца	кольца
    1 - 15 - 16	1,6 (16)	19	20	14	12	4	0.67	0.13
    1 - 20 - 16	1,6 (16)	26	27	16	14	4	0.93	0.24
    1 - 25 - 16	1,6 (16)	33	34	16	14	4	1.1	0.31
    1 - 32 - 16	1,6 (16)	39	41	18	16	4	1.68	0.46
    1 - 40 - 16	1,6 (16)	46	48	20	16	4	2.13	0.56
    1 - 50 - 16	1,6 (16)	59	61	20	16	4	2.54	0.71
    1 - 65 - 16	1,6 (16)	78	80	22	18	4	3.31	1.01
    1 - 80 - 16	1,6 (16)	91	93	24	18	4	4.11	1.23
    1 - 100 - 16	1,6 (16)	110	112	26	20	8	4.93	1.64
    1 - 125 - 16	1,6 (16)	135	138	28	20	8	6.56	2.18
    1 - 150 - 16	1,6 (16)	161	164	28	22	8	8.09	2.67
    1 - 200 - 16	1,6 (16)	222	225	28	22	12	9.36	3.24
    1 - 250 - 16	1,6 (16)	273	279	30	24	12	13.9	4.12
    1 - 300 - 16	1,6 (16)	325	331	32	24	12	17.9	5.51
    1 - 350 - 16	1,6 (16)	377	383	34	26	16	22.8	7.97
    1 - 400 - 16	1,6 (16)	426	433	36	28	16	29.08	10.12
    1 - 500 - 16	1,6 (16)	530	537	42	30	20	49.26	16.85

• Фланцы свободные PN = 2,5 МПа (25 кгс/см2)

  • Обозначение изделия	Условное давление Ру,	Размеры, мм				Кол-во отв.,  шт	Масса, кг
    		dв	Dо	b	b1		фланца	кольца
    1 - 15 - 25	2,5 (25)	19	20	16	14	4	0.77	0.15
    1 - 20 - 25	2,5 (25)	26	27	18	16	4	1.05	0.27
    1 - 25 - 25	2,5 (25)	33	34	18	16	4	1.24	0.36
    1 - 32 - 25	2,5 (25)	39	41	20	16	4	1.87	0.46
    1 - 40 - 25	2,5 (25)	46	48	22	18	4	2.35	0.56
    1 - 50 - 25	2,5 (25)	59	61	22	18	4	2.79	0.79
    1 - 65 - 25	2,5 (25)	78	80	21	20	8	3.43	1.12
    1 - 80 - 25	2,5 (25)	91	93	26	20	8	4.25	1.37
    1 - 100 - 25	2,5 (25)	110	112	28	22	8	6.19	1.95
    1 - 125 - 25	2,5 (25)	135	138	30	24	8	8.82	2.61
    1 - 150 - 25	2,5 (25)	161	164	30	24	8	10.52	3.29
    1 - 200 - 25	2,5 (25)	222	225	30	24	12	12.62	4.31
    1 - 250 - 25	2,5 (25)	273	279	32	26	12	17.72	6.01
    1 - 300 - 25	2,5 (25)	325	331	34	26	16	22.82	7.45
    1 - 350 - 25	2,5 (25)	377	383	38	28	16	31.73	10.43
    1 - 400 - 25	2,5 (25)	426	433	42	30	16	42.51	13.6
    1 - 500 - 25	2,5 (25)	530	537	50	32	20	61.57	19.21
